Большой популярностью у любителей высококачественного звукового воспроизведения 20-го века пользовались тюнеры. Современный, по тем меркам, тюнер - высокочувствительное радиоприёмное устройство со стереофоническим трактом, фиксированной настройкой на несколько заранее выбранных радиостанций, автоподстройкой частоты, автоматическим переключением тракта в стереорежим при появлении стереосигнала, бесшумной настройкой и т.д.
Таганрогский завод Прибой. Модель 1982 года

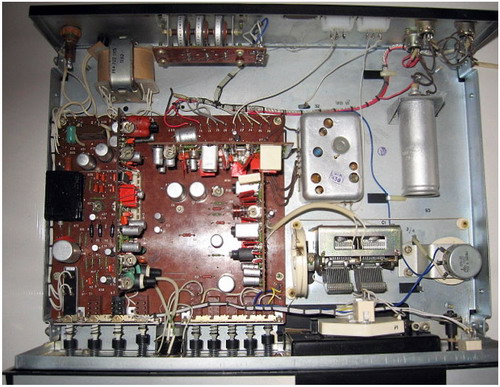

Всё это есть и в тюнере первого класса - ''Корвет-104-стерео''. Тюнер собран на 42 транзисторах и 5 интегральных микросхемах (для сравнения: в первенце этого вида радиоаппаратуры тюнере ''Рондо-101 стерео'' было использовано 16 транзисторов. В новом тюнере применён стереодекодер с переключением (временным разделением) каналов, предусмотрена индикация точной настройки и наличия стереосигнала.
Приём передач радиовещательных станций ведется в диапазонах УКВ и СВ. В диапазоне УКВ возможен приём монофонических и стереофонических передач. В ЧМ трак, то есть возможность включения бесшумной настройки, имеется АПЧ и фиксированная настройка на три заранее выбранные радиостанции. Переключение тюнера на стереоприём с одновременным включением индикатора происходит автоматически при приёме стереопередач.
О точности настройки на станцию можно судить по стрелочному индикатору. Прослушивать радиопередачи можно на стереофонические телефоны и на громкоговорители через подключаемый внешний УНЧ. Высокие параметры тюнера позволяют использовать его и в комплексах с высококачественными УКУ.
Основные технические характеристики: Диапазон принимаемых частот: СВ,Гц ........................................................................ 525-1605. УКВ,МГц .......................................................................................................................... 65,8...73. Чувствительность. мкВ, в диапазоне: СВ (при отношении сигнал/шум 20 дБ) ...........100. УКВ (при отношении сигнал/шум 26 дБ) ....................................................................... 3. Селективность по соседнему каналу (при расстройке ±9 кГц) в диапазоне СВ, дБ ....36. Селективность по зеркальному н другим каналам приема, дБ, в диапазоне: СВ ........ 34. УКВ .................................................................................................................................. 46. Переходное затухание между стереоканалами на частоте 1000 Гц, дБ ..................... 27. Коэффициент гармоник, % в диапазоне: УКВ ............................................................... 1,5, СВ .................................................................................................................................... 3. Уровень фона с антенного входа,дБ, в СВ и УКВ диапазонах ....................................... 50. Степень подавления надтональных частот в стереорежиме, дБ ................................ 40. Частотная характеристика при неравномерности ......................................................±2 дБ, Гц, в диапазоне: УКВ стерео ................................................................................................ 50...15000. УКВ моно ......................................................................................................................... 31,5...16000. СВ .................................................................................................................................... 125...3550. Мощность, потребляемая от сети, Вт ........................................................................... 7. Габариты, мм .................................................................................................................. 405х325х110. Масса, кг ......................................................................................................................... 5. Цена ................................................................................................................................ 180 рублей.
